市场观察 | 小间距LED量额双增,均价却下行:希达为何坚守“COB全倒装+全链条”路线?
2026-10-10

2026年上半年,国内小间距LED显示市场经历了一个充满矛盾与转折的周期。

根据洛图科技(RUNTO)最新数据,市场正呈现“冰火两重天”:销售额58.0亿元,同比增长3.5%;出货面积59.9万平方米,同比增长9.0%。经历“量增额减”的阵痛后,行业似乎迎来“量额双增”的拐点。但硬币另一面是价格持续探底:上半年均价同比下跌5.0%,面积增速快于销售额增速。这道剪刀差说明,当前行业仍处于价格竞争与行业升级并行的阶段。

在这样的市场语境下,全球COB微小间距显示领域创领品牌——希达电子的发展尤为引人注目。当行业在“价格战”与“技术战”之间摇摆,它却依旧坚守看似最“重”、最难走,却更具长期价值的发展路径——持续深耕“全倒装+全链条”战略。

在2026年行业洗牌加剧的背景之下,这套战略是否具备长期生命力?DAV数字音视工程网试图通过本文深度解析。



希达电子的经营底盘:科创企业的“重制造”突围

作为长春光机所的孵化企业,希达电子的外界印象更多是技术研发型企业,核心价值集中在专利、技术储备和研发团队。

从公开数据来看,希达拥有专利及软件著作权339项,其中发明专利175项,荣获中国优秀专利奖5项;累计牵头、参与国家及行业标准33项,并主持起草了国际首份《室内COB小/微小间距LED显示屏技术规范》。大量专利与标准成果,让希达电子对外呈现出较强的技术输出属性。

但不同于很多只做方案输出与整机组装的厂商,希达向下布局了重资产的核心封装制造环节。在长春,希达电子建成了全球领先的倒装COB集成封装全自动化智能制造产业化基地。这里并非简单的组装车间,而是配置了27条全自动高速固晶产线,并配套9条多功能全自动固晶生产线。对LED显示行业而言,这套产能配置意味着核心封装、品控与交付环节并不依赖外部供应链,而是由希达自主掌控。

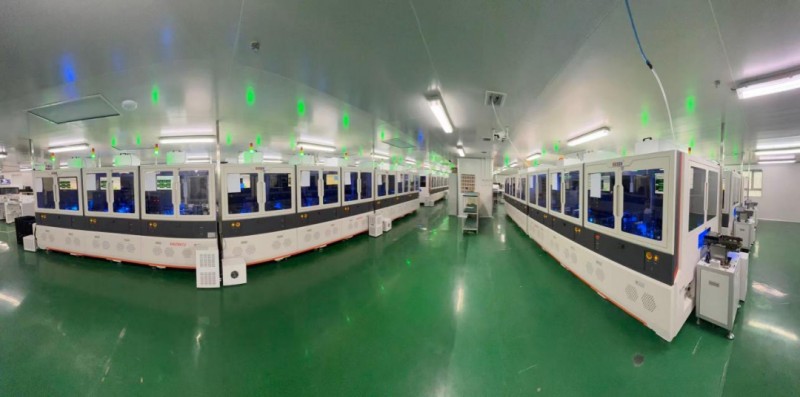

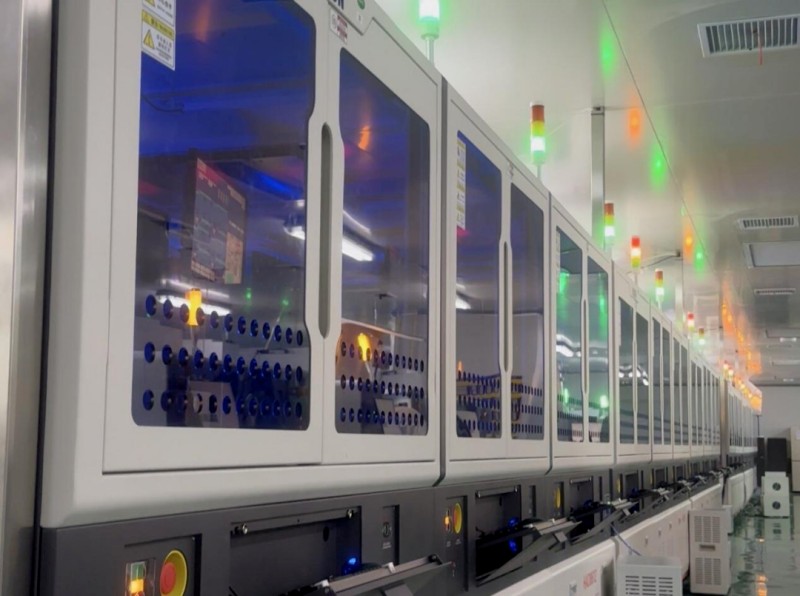

希达电子全自动固晶生产线

“重制造”布局带来的价值,首先体现在交付效率与产品一致性层面。依托全流程自动化管控,希达电子能够从源头严控产品亮色度一致性,常规产品可实现7—10天快速交付。

众所周知,交付速度不仅影响客户满意度,也直接关系到资金周转率。许多依赖代工或外购模组的集成商,往往遇到产品批次差异、交付周期不可控等问题。而希达电子在批次一致性和交期上的自主可控,恰恰构成了其在交付与产品层面的核心竞争底气。

更深一层的价值,是“全生命周期原厂质保服务”。长期以来,行业用户受批次差异、色差、亮度不一致等痛点困扰,而希达电子通过自有制造闭环,将这些变量消化在产线上,减少终端使用故障,为后期原厂质保服务打下硬件基础。


这也形成希达独特的竞争结构:以专利和标准构筑技术顶层,同时靠自建重资产制造体系保障技术落地与稳定交付。在价格战与技术战交织的周期里,这种“技术定义能力+自主制造能力”的双重壁垒,构筑起行业难以复制的护城河。


战略选择:不做短平快,做COB全链条原厂制造者

此外,洛图数据还显示,在2026年这场残酷淘汰赛中,COB技术路线表现出惊人韧性——其销售额市占率在半年度周期中首次稳定站上五成关口,在微间距(P≤1.0)领域更占据近八成的绝对主导权。

在这样的市场语境下,希达的战略选择更显深谋远虑:不做追求短期收益的组装商,而是做COB全链条原厂制造者。

这一战略的核心支点,是希达电子在行业内首创的倒装LED COB集成封装技术。与传统正装COB相比,其坚持的全倒装路线在散热、可靠性和光效上具备天然优势:产品采用全倒装COB芯片级集成封装工艺,配合柔和面光源设计,从源头降低眩光与反光带来的视觉刺激,并解决强光下画面不清晰、侧视角看不清等难题。

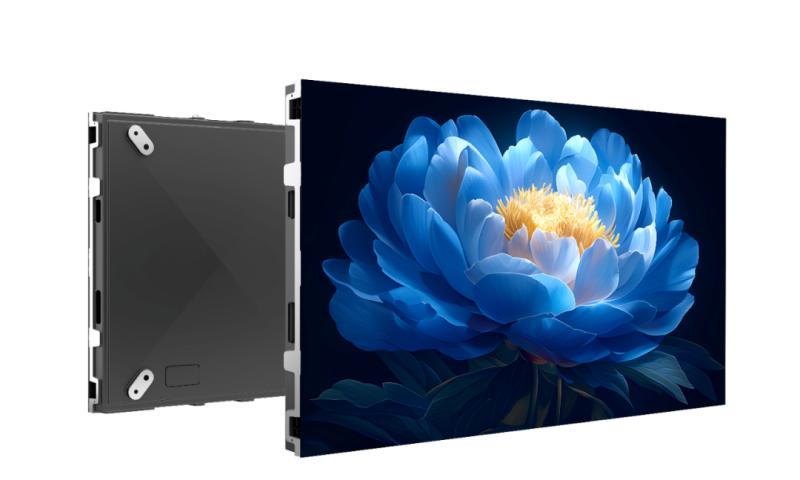

依托这一技术底座,希达电子将全倒装COB的技术优势延续到产品端,构建起完整的产品矩阵:COB高清显示大屏、Micro LED MiP、智能一体机、超高亮冷屏户外广告机、柔性屏等多条产品线,覆盖高端、专业、高性价比等不同层级市场需求;LED一体机系列则延伸出绿色超高清智能会议一体机3.0、电动升降折叠AIO一体机、COB列式快装一体机等形态。整体实现全间距、全品类、全场景结构的倒装COB产品布局,同时支持客户个性化高端定制。

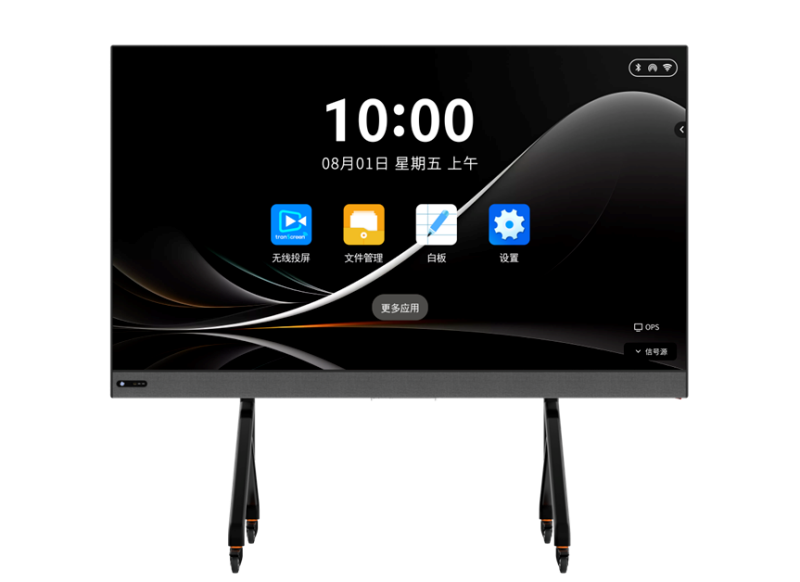

绿色超高清COB智能会议一体机3.0

在完整产品矩阵之上,希达电子还进一步把COB技术优势沉淀为差异化创新能力:HDR动态影像数字处理技术,精准调控画面明暗动态范围,提升复杂光影下的显示层次;UBP极致黑工艺使墨色一致性达到行业领先,呈现曜石般纯黑质感;低功耗冷屏技术,同等亮度条件下,产品温度和功耗优于行业平均水平,对7×24小时不间断运行的指挥调度、安防监控等场景而言,具备突出的实用价值。

这些能力持续转化到具体产品中。如2026年新推出的柔性COB显示屏采用柔性模组设计,曲度可按空间合理化定制,支持弧形、圆柱、波浪等曲面造型,且模组快装易维护;超高亮冷屏户外广告机则在显示性能、外观形态、场景适配和操作体验上全面升级。这也说明,希达电子的全倒装COB路线不只是封装工艺选择,而是贯穿画质、形态、可靠性与场景适配的系统竞争力。

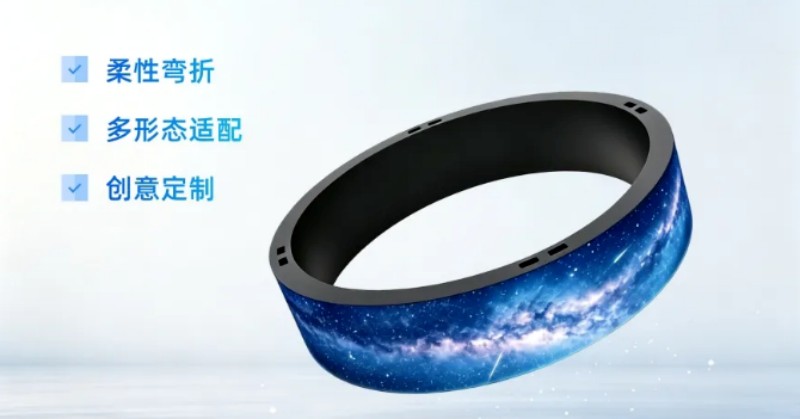

柔性COB显示屏

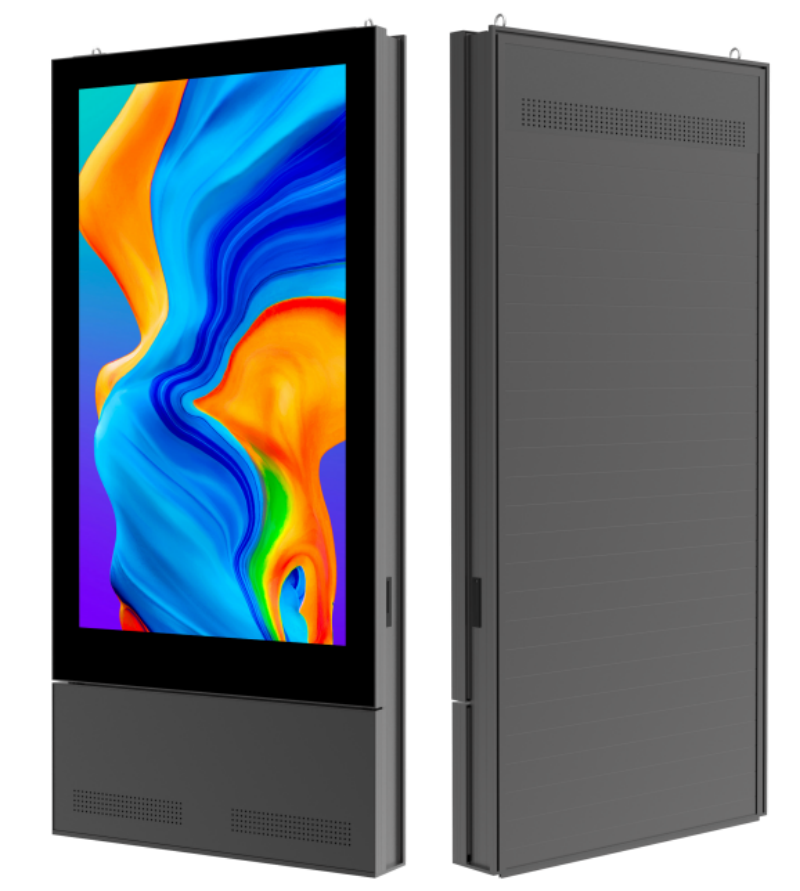

超高亮冷屏户外广告机

当然,这套模式也有对应的经营取舍。重自研、重制造意味着较高的前期资产投入,相比依靠SMD降价走量的企业,希达电子的产品整体定位偏向高端。但其回报,则体现在COB方案下的可靠性、显示一致性、交付能力和原厂全周期质保上。这些优势,对于满足高端指挥中心、会议室、XR虚拟拍摄、户外应用等场景的核心诉求而言,恰恰是刚需。


挑战与应对:高端溢价能否扛住MIP分流和价格下行?

尽管希达在COB领域已构筑起深厚的竞争壁垒,但2026年的市场环境依旧充满外部竞争变量,挑战主要来自行业Mini体系MIP技术的发展。

据行家说Research分析,预计到2030年,MIP方案显示屏产值将达70亿元,占比突破10%。行业所谓的MIP多为Mini-in-Package,属于SMD体系的延伸,把 Mini 芯片封装为独立器件,再通过传统SMT设备贴片到PCB板上。该技术先从P0.9以下微间距市场拓展市场份额;在P1.2等主流间距,其成本也逐渐接近传统方案,开始向主流市场渗透。

面对Mini-MIP的发展与行业均价下行的大环境,希达电子没有选择单纯以降价换取市场份额,而是进一步夯实技术壁垒,参与行业标准建设。其近年推出的Micro LED MiP超高清显示屏,与行业传统 Mini 体系 MIP 并非同一技术路线。希达 MiP 全称 Micro‑LED‑in‑Package,走 Micro 芯片技术路线,并非简单独立器件贴片。该产品融合MiP器件封装与COB集成封装双重工艺,既保留COB方案的高可靠性,又吸收MiP器件在色彩一致性和修复便利性上的优势。

当行业还在探讨COB与Mini-MIP哪条路线更优时,希达电子没有固守单一技术路径,而是在全倒装的核心底座之上,走出Micro芯片+ COB集成的差异化MiP迭代路线,通过进一步创新,重新定义何为“好”的COB显示屏。其竞争逻辑,也从单纯的技术路线之争,转向场景落地应用与综合解决方案能力的比拼。

回到开篇的核心疑问,依靠产品高端价值能否应对市场多元技术的同台竞争,市场呈现明显的场景分化。在成本导向的通用商用赛道,各类技术路线充分同台竞技,希达也相应推出了性能均衡、高性价比的通用产品方案。与此同时,在指挥调度中心、不间断值守机房、高端会议空间、XR虚拟拍摄等高端专业场景,客户更看重核心产品指标、低运行功耗、长期可靠性与原厂运维保障,这类客户更愿意为高品质产品与方案支付相应价值,这正是凸显希达差异化核心竞争力的关键领域。


结语:从“COB创领者”到“标准定义者”

回望2026年上半年,小间距LED市场正在经历一场深刻的洗牌。价格战的硝烟终将散去,掌握核心自研技术、拥有完整产业链关键环节控制力的企业,会拥有更强的生存能力。

希达电子持续深耕“全倒装+全链条”,所锚定的不仅仅是技术路线本身,更是中国企业在全球微小间距显示领域的产业话语权。从COB微小间距技术创领者,再到如今行业规范和交付标准的重要定义者,希达电子的发展战略逻辑始终清晰笃定:真正坚固的市场护城河,并非低价竞争,而是不可替代的技术高度和成熟交付标准。同时,希达坚持“双轮驱动”:一边夯实专利、标准等技术顶层能力,一边向下布局核心自主制造,由此为行业提供了一份高质量发展样本。

放眼未来,随着Micro LED技术持续迭代,这家企业能否依托自身专利池和标准优势,进一步推动COB与自有Micro-MiP技术融合走向成熟,值得市场持续关注。但可以确定的是,在微小间距显示这场长期产业竞赛之中,希达电子已经处在定义行业标准的前列。而放在全行业量增价跌的市场背景下,希达的发展路径,也为行业提供了除价格竞争之外的另一种更为良性的发展可能性。
